解决方案

同步整流

同步整流MOSFET控制器,用于控制外部MOSFET,替换反激转换器中的整流二极管,能显著减少发热,提升系统的转换效率。IC通过检测外部MOSFET的源漏电压来决定其开关状态。

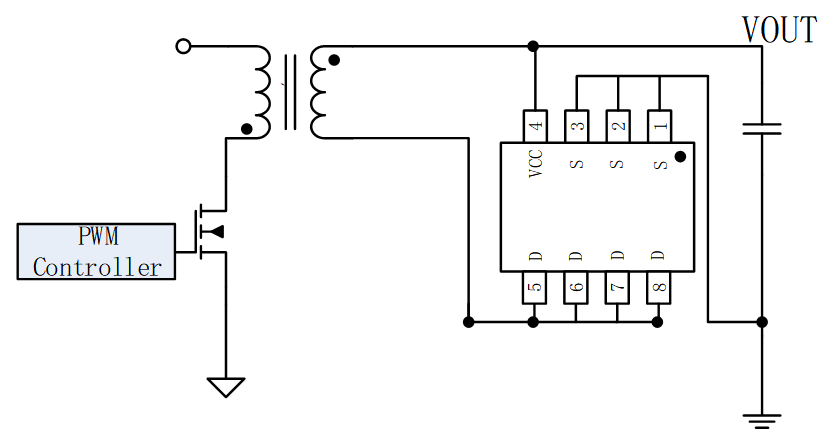

MST1692FS-C:集成22mΩ 40V MOSFET,反射和准谐振的同步整流器

MST1692FS-C是集成了40V耐压、22mΩ内阻MOSFET的同步整流二极管,用于替换反激式转换器的整流二极管,能够显著减少发热,提升系统的转换效率。IC通过检测集成MOSFET的源漏电压来决定其开关状态。

MST1692FS-C能够兼容非连续或准谐振工作模式的反激转换器。

    ■ 兼容 DCM和 QR 反激转换器

    ■ 内部集成22mΩ 40V MOSFET

    ■ 支持最大 100kHz 开关频率

    ■ 采用 SOP-8 封装形式


MST1694KC-B:集成13mΩ 60V MOSFET,高压同步整流二极管

    MST1694KC-B 是一款用于反激变换器的快速关断智能整流器,其内部集成 60V MOSFET

    它可以提供比二极管整流器更高的效率。可将内部 开关管的正向电压压降调节至40mV,并在漏源电压反向之前,将开关管关断。

    适用于不连续传导模式(DCM)、准谐振模式(QR)和连续传导模式(CCM)等多种模式的应用。

    MST1694KC-B 采用 SOP-8 封装。

    ■ 兼容 DCM、CCM 和 QR 反激转换器

    ■ 输出电压直接供给 VCC

    ■ 150uA 低静态电流

    ■ 4.5A 驱动电流保证 MOSFET 快速关断

    ■ 最高耐压 60V

    ■ 支持最大 200kHz 开关频率

    ■ 支持低输出电压工作

    ■ 采用 SOP-8 封装形式


MST1694KC-A:集成17mΩ 100V MOSFET,高压同步整流二极管

    MST1694KC-A 是一款用于反激变换器的快速关断智能整流器,其内部集成 100V MOSFET。

    它可以提供比二极管整流器更高的效率。可将内部 开关管的正向电压压降调节至40mV,并在漏源电压反向之前,将开关管关断。

    适用于不连续传导模式(DCM)、准谐振模式(QR)和连续传导模式(CCM)等多种模式的应用。

    MST1694KC-A 采用 SOP-8 封装。

    ■ 兼容 DCM、CCM 和 QR 反激转换器

    ■ 输出电压直接供给 VCC

    ■ 150uA 低静态电流

    ■ 4.5A 驱动电流保证 MOSFET 快速关断

    ■ 最高耐压 100V

    ■ 支持最大 200kHz 开关频率

    ■ 支持低输出电压工作

    ■ 采用 SOP-8 封装形式

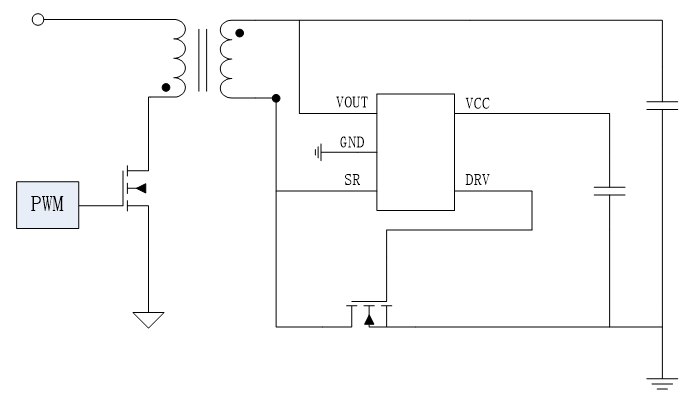

MST1693TG:外置MOS,高压同步整流控制器

    MST1693TG是同步整流MOSFET控制器,用于控制外部MOSFET,替换反激转换器中的整流二极管,能显著减少发热,提升系统的转换效率。IC通过检测外部MOSFET的源漏电压来决定其开关状态。

    MST1693TG能够兼容连续模式、非连续模式和准谐振工作模式的反激转换器。

    ■ 兼容 DCM、CCM 和 QR 反激转换器

    ■ 输出电压直接供给 VCC

    ■ 150uA 低静态电流

    ■ 4.5A 驱动电流保证 MOSFET 快速关断

    ■ 支持最大 200kHz 开关频率

    ■ 支持低输出电压工作

    ■ 采用 SOT23-5封装形式
