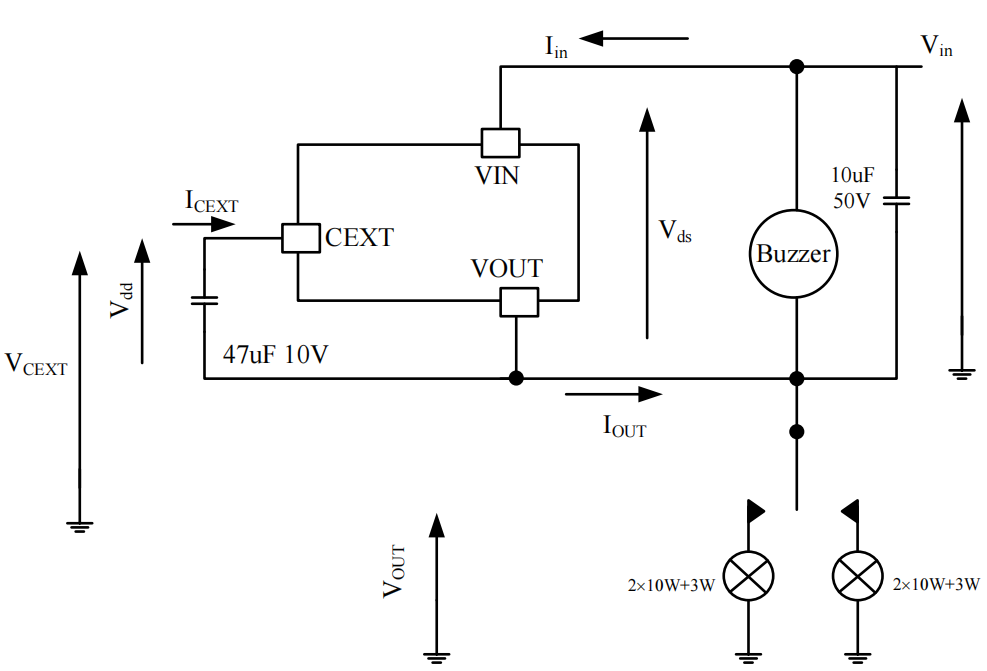

闪光器

迈尔斯通提供一系列的移动电源集成电路及解决方案,并且不仅仅用于移动电源。这些产品具有成本低,可靠性高,集成度高,外围元器件极少等特点,能够帮助客户很快把产品推向市场并具有很强的竞争力。

移动电源整体解决方案,紧凑型PMU

MST6113是一款主要用于移动电源的紧凑型PMU,将充电管理,电量显示,手电筒驱动以及同步升压DC-DC功能集成于一体,尤其适用于小体积移动电源以及其他便携式电子设备.

内置充电管理,按照标准的涓流、恒流、恒压三段式充电方式对电池进行充电,有效保障充电安全以及电池使用寿命,并确保电池达到满充电量,并有相应的电量指示灯驱动.

内置同步升压DC-DC,内部集成功率开关,外部仅需电感电容即可实现完整的升压功能,无需外接Schokkty二极管,可输出最高1.2A电流。内置短路以及过流保护功能,无需外部开关器件即可独立实现输出短路保护功能,在异常负载接入的情况下仍然能保障系统安全可靠.


输出电量指示灯驱动,可以显示移动电源剩余电量.


l   内置线性充电管理

l   内置同步升压DC-DC

l   固定1A线性充电

l  4.2V满充电压

l   升压DC-DC最大5.15V1.2A输出

l   固定1MHz整流频率

l   内部集成同步升压DC-DC功率开关,无需外挂Schokkty二极管

l   当输出短路时能够自动限流并保护

l   系统空载功耗不高于150uA

l   充放电电量显示

l   恒流式照明手电筒驱动

l   短路以及过热保护锁定,可通过插入充电器或者按键解除

l   外围器件极少,大幅降低方案成本

l   ESOP-8L以及QFN4*4-16L封装形式

充电管理、充电指示,以及同步升压DC-DC功能集成于一体的移动电源紧凑型PMU

MST6012是一款可应用于移动电源的紧凑型PMU,将充电管理、充电指示,以及同步升压DC-DC功能集成于一体,尤其适用于小体积移动电源以及其他便携式电子设备。

内置充电管理,按照标准的涓流、恒流、恒压三段式充电方式对电池进行充电,有效保障充电安全以及电池使用寿命,并确保电池达到满充电量.恒压充电精度高,可达±1%。

内置同步升压DC-DC,内部集成功率开关,外部仅需电感电容即可实现完整的升压功能,无需外接Schottky二极管。高达1MHz的开关频率,使得外部电感2.2uH即可满足要求。内置短路以及过流保护功能,无需外部开关器件即可独立实现输出短路保护功能,在异常负载接入的情况下仍然能保障系统安全,可靠.

驱动两颗LED指示灯,分别指示在充电和升压输出轻载的状态.


l   内置线性充电管理

l   内置同步升压DC-DC

l   固定700mA恒流充电

l   4.2V满充电压,±1%精度

l   升压DC-DC负载可达1A

l   固定1MHz开关频率

l   内部集成同步升压功率开关,无需外挂Schottky二极管

l  当输出短路时能够自动限流并保护

l   系统空载功耗不高于150uA

l   在充电以及电池满充指示

l   外围器件极少,大幅降低方案成本

l  ESOP-8L封装形式
